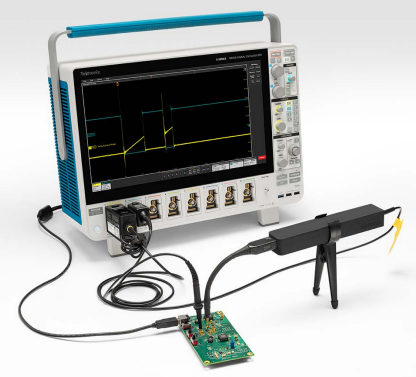

 IsoVu™ 절연 전류 프로브 |
| 대역폭 : 최대 1GHz |
공통 모드 전압 : 최대 1.8kV |
| 노이즈 영향 : 1GHz에서 150µVRMS |
공통 모드 제거 : 최대 140dB |
|
|
|
|
 |
|
|
|
|
|
| IsoVu 절연 프로브 TIVP |
| 대역폭 : 200MHz, 500MHz, 1GHz |
디퍼런셜 전압 : ± 2500V |
| 공통 모드 전압 : ± 60kV |
공통 모드 제거비 : DC - 160dB |
| 광섬유 케이블 길이 : 2meter |
|
|
|
| |
|
|
|
|
|

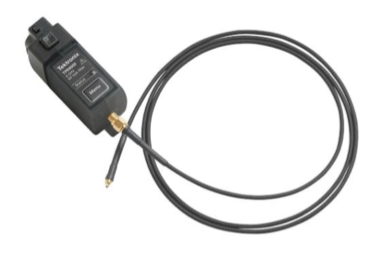

| 파워 레일 프로브 |
| 감쇠 : 1.25x |
대역폭 : 1GHz 혹은 4GHz |
| 동적 범위 : ±1V |
DC Offset : ±60V |
|
|
|
|
| |
|
|
|
|
|

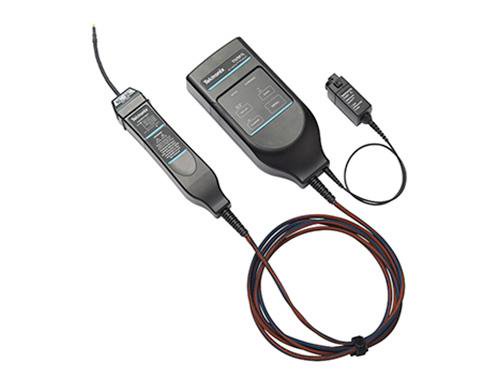

| IsoVu - TIVMxx Series(단종, TIVP 프로브로 대체) |
| 절연 측정 시스템 |
|
| 대역폭 : 500MHz ~ 1GHz |
Differential Voltage : ±50V |
| Common Mode Voltage : ≤2,000V |
Common Mode Rejection Ratio : 80dB ~ 120dB |
| Fiber Cable Length : 3m , 10m |
|
| |
|
|
|
|
|

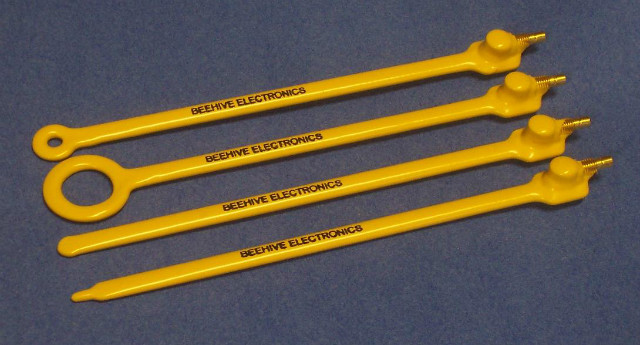

| 100 Series EMC Probes |
| An integrated electrostatic shield in the loop probes eliminates common-mode pickup. |
|
| Multiple loop sizes offer optimum sensitivity and spatial resolution at different frequencies. |
|
| Probe dimensions optimized for access to tight spaces. |
|
| Finding sources of EMC emissions problems. |
|
| |
|
|
|
|
|
| TPP0051 |
| 감쇠 : 10X |
대역폭 : DC to 50MHz |
| 보정 범위 : 15 pF to 25 pF |
입력 저항 : 10 MΩ ±1.5% |
| 최대 입력 전압 : 300VRMS CATⅡ |
보증 기간 : 1년 |
|
프로브 유형 : Passive Probe |
| |
|
|
|
|
|

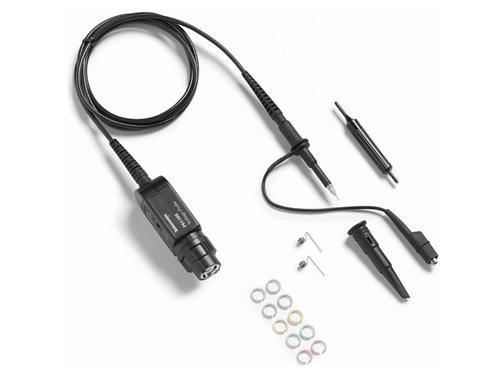

| P6139B |
| 감쇠 : 10X |
대역폭 : 500MHz |
| 입력 저항 : 10MΩ, 8pF |
최대 입력 전압 : 300V CAT II |
| 보증 기간 : 1년 |
|
|
프로브 유형 : Passive Probe |
| |
|
|
|
|
|

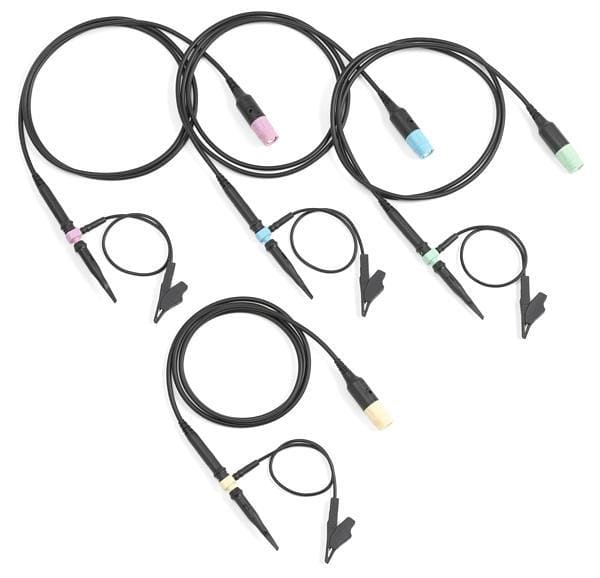

| THP0301 |
| 감쇠 : 10X |
대역폭 : 300 MHz |
| 보정 범위 : 10pF - 22pF |
입력 저항 : 10MΩ |
| 최대 입력 전압 : 300V CATⅢ |
보증 기간 : 1년 |
|
프로브 유형 : Passive Probe |
| |
|
|
|
|
|

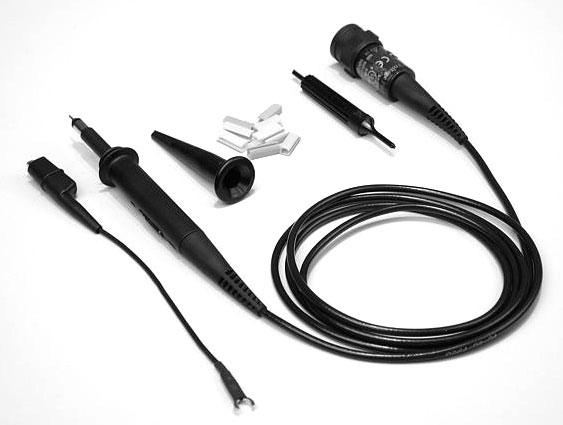

| P2220 |
| 감쇠 : 10X, 1X |
대역폭 : 10X - 200MHz, 1X - 6MHz |
| 입력 커패시턴스 : 10X - 17.0pF, 1X - 110pF |
입력 저항 : 10X - 10MΩ, 1X - 1MΩ |
| 최대 입력 전압 : 10X - 300V Cat II, 1X - 150V CAT II |
보증 기간 : 1년 |
|
프로브 유형 : Passive Probe |
| |
|
|
|
|
|

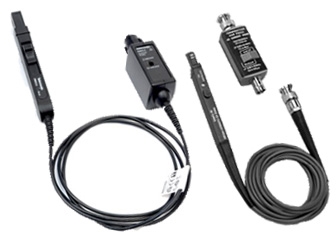

| P6022 |
| 대역폭 : 935Hz - 120MHz |
최소 전류 : 1mA |
| 최대 전류 : 6A 피크 |
상승 시간 : 2.9ns |
| 보증 기간 : 1년 |
|
|
프로브 유형 : Current Probe |
| |
|
|
|
|
|
| P6021A |
| 대역폭 : 120Hz - 60MHz |
최소 전류 : 1mA |
| 최대 전류 : 15A 피크 |
상승 시간 : 5.8ns |
| 보증 기간 : 1년 |
|
|
프로브 유형 : Current Probe |
| |
|
|
|
|
|
| TDP3500 |
| 대역폭 : 3.5GHz |
감쇠 : 5X |
| 디퍼런셜 입력 커패시턴스 : ≤0.3pF |
디퍼런셜 입력 저항 : 100kΩ |
| 최대 입력 전압 : ±15V(DC + pk AC) |
보증기간 : 1년 |
|
프로브 유형 : Differential Probe |
| |
|
|
|
|
|

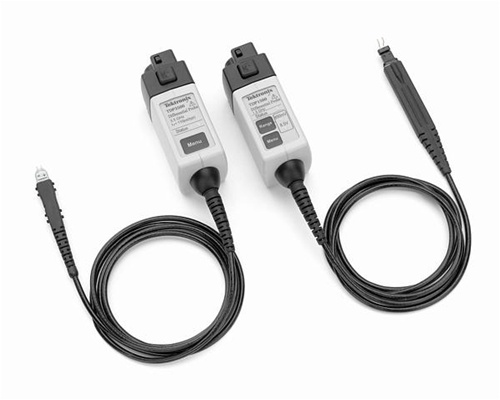

| TDP1500 |
| 대역폭 : 1.5GHz |
감쇠 : 1X, 10X |
| 디퍼런셜 입력 커패시턴스 : ≤1pF |
디퍼런셜 입력 저항 : 200kΩ |
| 최대 입력 전압 : ±25V(DC + pk AC) |
보증 기간 : 1년 |
|
프로브 유형 : Differential Probe |
| |
|
|
|
|
|
| TAP3500 |
| 감쇠 : 10X |
대역폭 : ≥3.5GHz |
| 입력 커패시턴스 : ≤0.8pF |
입력 저항 : 40kΩ |
| 보증 기간 : 1년 |
|
|
프로브 유형 : Active Voltage Probe |
| |
|
|
|
|
|

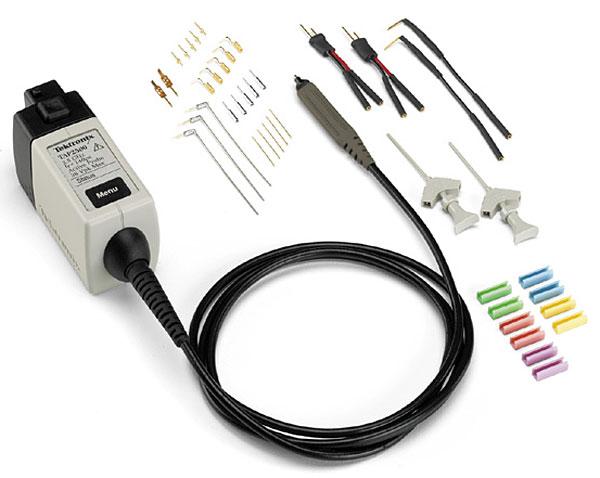

| TAP2500 |
| 감쇠 : 10X |
대역폭 : ≥2.5GHz |
| 입력 커패시턴스 : ≤0.8pF |
입력 저항 : 40kΩ |
| 보증 기간 : 1년 |
|
|
프로브 유형 : Active Voltage Probe |
| |
|
|
|
