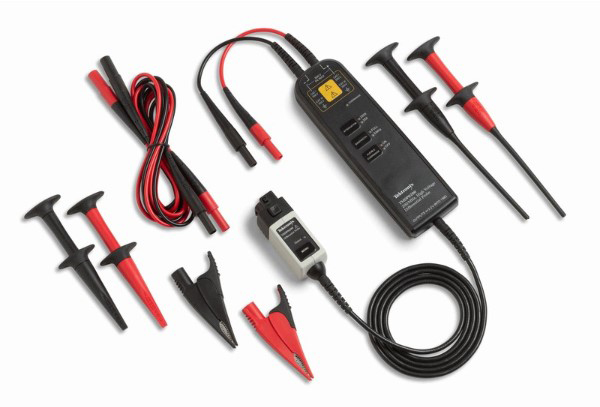

 TMDP0200 |
| 모델명 : TMDP0200 |
감쇠 : 25X/250X |
| 측정 대역폭 : 200MHz |
입력 임피던스 : 프로브 팁: 5MΩ, <2pF |
| 최대 전압 : 550V CAT I, 300V CAT III |
사용 가능한 Scope : DPO/MSO/MDP시리즈 |
| 단, DPO/MSO2000B 사용시 외부 파워옵션 필요. |
프로브 유형 : Differential Probe |
 |
|
|
|
|
|
| P5210A |
| 모델명 : P5210A |
감쇠 : 100X/1000X |
| 측정 대역폭 : 50MHz |
입력 임피던스 : 디퍼런셜: 40MΩ, 2.5pF, 접지: 20MΩ, 5pF |
| 최대 전압 : 2300V CAT I, 1000V CAT III |
사용 가능한 Scope : TDS3000C. |
| DPO/MSO/MDO Scope에 사용하려면 TPA-BNC 필요. |
프로브 유형 : Differential Probe |
| |
|
|
|
|
|
| P5205A |
| 모델명 : P5205A |
감쇠 : 50X/500X |
| 측정 대역폭 : 100MHz |
입력 임피던스 : 디퍼런셜: 10MΩ, 2pF, 접지: 5MΩ, 4pF |
| 최대 전압 : 1000V CAT II |
사용 가능한 Scope : TDS3000C. |
| DPO/MSO/MDO Scope에 사용하려면 TPA-BNC 필요. |
|
| |
|
|
|
|
|
| P5202A |
| 모델명 : P5202A |
감쇠 : 20X/200X |
| 측정 대역폭 : 100MHz |
입력 임피던스 : 디퍼런셜: 5MΩ, 2pF, 접지: 2.5MΩ, 4pF |
| 최대 전압 : 450V CAT I, 300V CAT II |
사용 가능한 Scope : TDS3000C. |
| DPO/MSO/MDO Scope에 사용하려면 TPA-BNC 필요. |
|
| |
|
|
|
|
|
| P5200A |
| 모델명 : P5200A |
감쇠 : 50X/500X |
| 측정가능한 대역폭 : 50MHz |
입력 임피던스 : 디퍼런셜: 10MΩ, 2pF, 접지: 5MΩ, 4pF |
| 최대 전압 : 1000V CAT II |
사용 가능한 Scope : Scope 전모델 사용가능 |
|
|
| |
|
|
|
|
|

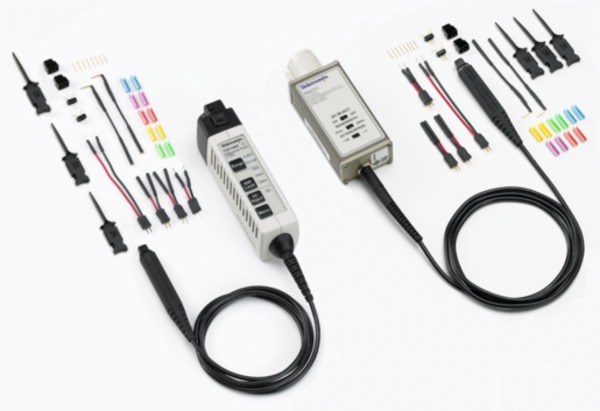

| TDP0500 |
| 모델명 : TDP0500 |
감쇠 : 5X/50X |
| 측정가능한 대역폭 : 500MHz |
입력 임피던스 : 1MΩ/<1pF |
| 최대 전압 : ±100V(DC + PK AC) |
사용 가능한 Scope : DPO/MSO/MDP시리즈 |
| 단, DPO/MSO70000시리즈 사용 불가능. |
|
| |
|
|
|
|
|
| TDP1000 |
| 모델명 : TDP1000 |
감쇠 : 5X/50X |
| 측정 대역폭 : 1GHz |
입력 임피던스 : 1MΩ/<1pF |
| 최대 전압 : ±100V(DC + PK AC) |
사용 가능한 Scope : DPO/MSO/MDP시리즈 |
| 단, DPO/MSO70000시리즈 사용 불가능. |
|
| |
|
|
|
|
|
| TCP0030A |
| 모델명 : TCP0030A |
최대 전류 : RMS: 30A 피크: 50A |
| 최소 전류 : 1mA |
측정 주파수 대역폭 : DC - ≥120MHz |
| 상승 시간 : ≤2.92ns |
AC/DC 겸용 |
| 사용 가능한 Scope : DPO/MSO/MDO시리즈. |
단, DPO/MSO2000B 외부파워옵션 필요. DPO/MSO70000C시리즈 불가능. |
| |
|
|
|
|
|
| TCP0150 |
| 모델명 : TCP0150 |
최대 전류 : RMS: 150A 피크: 500A |
| 최소 전류 : 5mA |
측정 주파수 대역폭 : DC ~ 20MHz |
| 상승 시간 : ≤17.5ns |
AC/DC 겸용 |
| 사용 가능한 Scope : DPO/MSO/MDO시리즈. |
단, DPO/MSO2000B 외부파워옵션 필요. DPO/MSO70000C 호환 불가능 |
| |
|
|
|
|
|
| TCP0020 |
| 모델명 : TCP0020 |
최대 전류 : 20A RMS, 100A 피크 펄스 |
| 최소 전류 : 10mA |
측정 주파수 대역폭 : DC ~ 50MHz |
| 상승 시간 : ≤7ns |
AC/DC겸용 |
| 사용 가능한 Scope : DPO/MSO/MDO시리즈. |
단, DPO/MSO2000B 외부파워옵션 필요. DPO/MSO70000C 호환 불가능 |
| |
|
|
|
|
|
| TCP2020 |
| 모델명 : TCP2020 |
최대 전류 : 20A RMS, 100A 피크 펄스 |
| 최소 전류 : 10mA |
측정 주파수 대역폭 : DC ~ 50MHz |
| 상승 시간 : ≤7ns |
AC/DC 겸용 |
| 사용 가능한 Scope : Scope 전모델 호환가능 |
타사제품 사용가능 |
| |
|
|
|
|
|
| TCP202A |
| 모델명 : TCP202A |
최대 전류 : 15A DC + 피크 AC, 50A 피크 펄스 |
| 최소 전류 : 10mA |
측정 주파수 대역폭 : DC ~ 50MHz |
| 상승 시간 : ≤7ns |
AC/DC겸용 |
| 사용가능한 Scope : TDS3000C. |
DPO/MSO/MDO Scope 사용시 TPA-BNC 필요. |
| |
|
|
|
|
|
| TCP312A & TCPA300 |
| 모델명 : TCP312A(Probe), TCPA300(Amplifier) |
최대 전류 : 고전류 민감도 – DC: 50A RMS: 35.4A 피크: 50A |
| 최소 전류 : 1mA |
저전류 민감도 – DC: 25A RMS: 17.7A 피크: 50A |
| 측정 주파수 대역폭 : DC ~ 100MHz |
상승 시간 : ≤3.5ns |
| AC/DC겸용 |
사용 가능한 Scope : Scope 전모델 호환가능 |
| |
|
|
|
|
|
| TCP303&TCPA300 |
| 모델명 : TCP303(Probe), TCPA300(Amplifier) |
최대 전류 : 고전류 민감도 – DC: 150A RMS: 150A 피크: 500A |
| 최소 전류 : 5mA |
저전류 민감도 – DC: 25A RMS: 17.7A 피크: 500A |
| 측정 주파수 대역폭 : DC ~ 15MHz |
상승 시간 : ≤23ns |
| AC/DC 겹용 |
사용 가능한 Scope : Scope 전모델 호환가능 |
| |
|
|
|
|
|
| TCP305A&TCPA300 |
| 모델명 : TCP305A(Probe), TCPA300(Amplifier) |
최대 전류 : 고전류 민감도 – DC: 50A RMS: 35.4A 피크: 50A |
| 최소 전류 : 5mA |
저전류 민감도 – DC: 25A RMS: 17.7A 피크: 50A |
| 측정 주파수 대역폭 : DC ~ 50MHz |
상승 시간 : ≤7ns |
| AC/DC 겸용 |
사용 가능한 Scope : Scope 전모델 호환가능 |
| |
|
|
|
