고전압 프로브 솔루션은 안전한 접지 기준점(Ground-referenced)전압 테스트를 지원합니다.
"elevated" 또는 "플로팅(floating)" 전압 시스템에서 실시간 신호 정보를 안전하고 정확하게 캡처하는 기능은 매우 중요합니다. Tektronix의 고전압 프로브 포트폴리오는 싱글 엔드, 디퍼런셜 또는 분리 측정 작업에 필요한 안전을 보장합니다.
응용분야
- 파워 서플라이 시스템
- 모터 드라이브 설계
- 전기 밸러스트
- 전력 반도체
- 스위치 모드 제어
- UPS 시스템
- 전력 컨버터

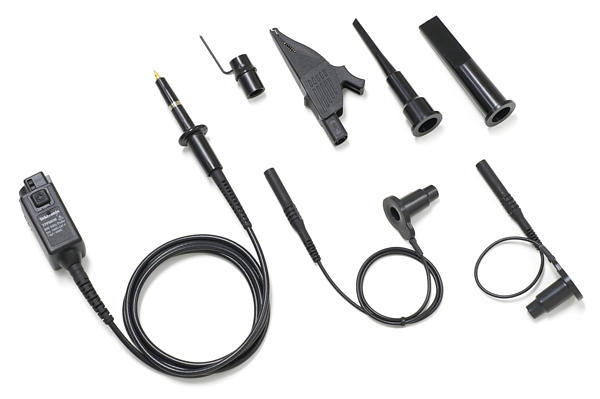

P6015A 고전압 프로브
전압 2.5kV 이상의 대용량 고성능 측정값에는 P6015A가 업계 표준으로 사용되고 있습니다. 최대 20kVRMS까지의 DC전압 및 최대 40kV까지의 펄스를 측정할 수 있습니다(피크,100ms 지속시간). 대역폭이 75MHz이므로 고속 고전압 신호를 캡처할 수 있습니다.
P6015A는 유전체에 환경적으로 안전한 합성 실리콘을 사용하며, 리필할 필요가 없습니다. 이러한 장비의 주요기능은 다음과 같습니다. 인접 증폭기 입력에 맞도록 7-49pF 보정 범위의 소형 보정 박스 및 대부분의 Tektronix 디지털 스코프에 사용할 수 있는 판독값 옵션이 제공됩니다. 이 판독값 옵션에서 표시되는 전압 진폭 값은 계수 1,000만큼 과소 평가된 값이 아닌 실제 신호 값이 됩니다.
참고 : Tektronix 디지털 오실로스코프가 아닌 다른 장비에 판독값 버전을 사용하면 잘못된 판독값이 표시될 수 있습니다.
사양
|
감쇠 |
1000X |
|
대역폭 |
75MHz |
|
상승시간(편의 사양) |
4.0ns |
|
로딩(Loading) |
100MΩ/3.0pF |
|
최대 입력 전압, DC 또는 RMS |
20kV |
|
최대 플로팅 전압 |
- |
|
보정 범위(pf) |
7-49 |
|
판독값 |
No |
|
공칭길이 |
3m |
P6015A
