고전압 프로브 솔루션은 안전한 접지 기준점(Ground-referenced)전압 테스트를 지원합니다.
"elevated" 또는 "플로팅(floating)" 전압 시스템에서 실시간 신호 정보를 안전하고 정확하게 캡처하는 기능은 매우 중요합니다. Tektronix의 고전압 프로브 포트폴리오는 싱글 엔드, 디퍼런셜 또는 분리 측정 작업에 필요한 안전을 보장합니다.
응용분야
- 파워 서플라이 시스템
- 모터 드라이브 설계
- 전기 밸러스트
- 전력 반도체
- 스위치 모드 제어
- UPS 시스템
- 전력 컨버터

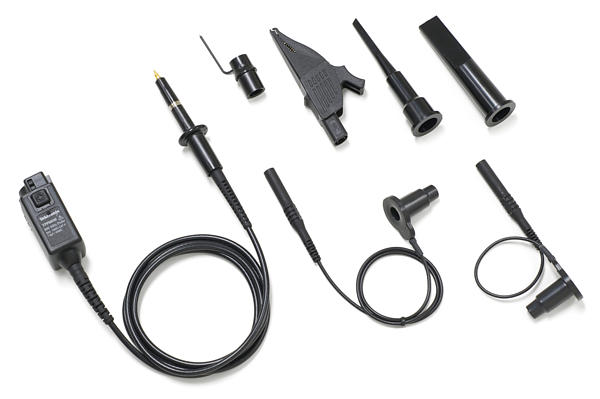

P5100A 고전압 프로브
P5100A는 고주파 애플리케이션용으로 설계된 저입력 커패시턴스 고전압 프로브(2.5kV)입니다. 이 프로브는 7-30pF의 공칭 입력 커패시턴스를 포함한 오실로스코프 및 플러그 인(plug-in)과 일치하도록 보정할 수 있습니다. 다양한 나사식 액세서리가 제공되어 DUT에 쉽게 연결할 수 있습니다.
사양
|
감쇠 |
100X |
|
대역폭 |
500MHz |
|
상승시간(편의 사양) |
<700ps |
|
로딩(Loading) |
40MΩ/2.5pF |
|
최대 입력 전압, DC 또는 RMS |
2.5kVpeak 1,000VRMS CATⅡ |
|
보정 범위(pf) |
7-30 |
|
판독값 |
Yes |
|
공칭 길이 |
2m |
P5100A
