고전압 프로브 솔루션은 안전한 접지 기준점(Ground-referenced)전압 테스트를 지원합니다.

"elevated" 또는 "플로팅(floating)" 전압 시스템에서 실시간 신호 정보를 안전하고 정확하게 캡처하는 기능은 매우 중요합니다. Tektronix의 고전압 프로브 포트폴리오는 싱글 엔드, 디퍼런셜 또는 분리 측정 작업에 필요한 안전을 보장합니다.

응용분야

• 파워 서플라이 시스템
• 모터 드라이브 설계
• 전기 밸러스트
• 전력 반도체
• 스위치 모드 제어
• UPS 시스템
• 전력 컨버터

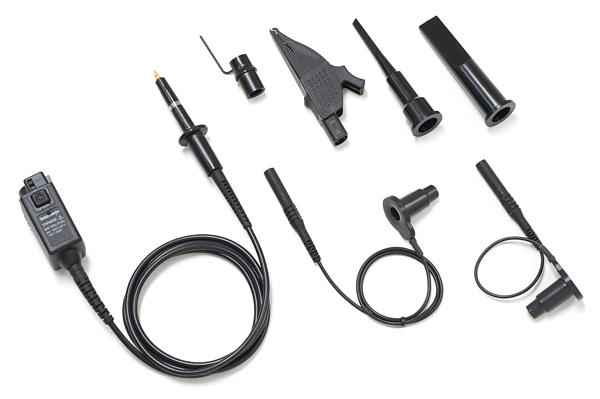

TPP0850 고전압 프로브

TPP0850은 고전압 신호(최대 2500Vp-p)에 대해 업계 최고의 대역폭 프로브(800MHz)를 제공합니다. 이 프로브는 파워 손실 최소화를 위해 스위칭 속도를 지속적으로 높임으로써 더 빠른 상승 시간, 더 높은 대역폭, 더 높은 전압 프로브 등이 필요한 전력 반도체 및 스위칭 모드 파워 서플라이 테스트 등에 적합합니다. TPP0850은 이러한 요구 사항을 충족하며 표준 범용 프로브의 전압 작동 범위보다 높은 1200VRMS에서 작동하는 트랜지스터 회로를 전환하는데 사용할 수 있으며, 더 빠른 상승 시간 기능을 필요로 하는, 새로 등장하는 전력 애플리케이션에도 사용할 수 있습니다.

사양

감쇠	50 X
대역폭	800 MHz
상승시간(편의사양)	<525ps
로딩(Loading)	40MΩ/1.8pF
최대 입력 전압, DC 또는 RMS	2.5kVpeak 1,000VRMS CATⅡ
판독값	Yes
공칭 길이	1.3m
