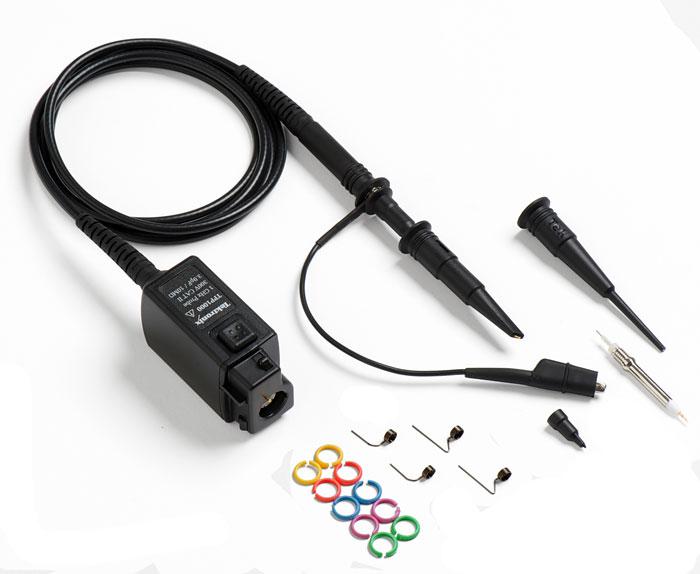

TPP0500B 모델은 이전에 이 제품 등급에서 제공하지 못했던 획기적인 사양을 제공하는, 텍트로닉스의 고대역폭, 범용 프로브입니다. Tektronix MDO3000, MDO4000B, MSO/DPO4000B 및 MSO/DPO5000B 시리즈 오실로스코프와 함께 사용하도록 설계된 이 프로브는 최대 500MHz의 아날로그 대역폭과 함께 3.9pF 이하의 용량 부하를 제공합니다.
(DPO/MSO7000 및 DPO/MSO4000 시리즈는 사용불가함.)
주요 특징
- 소형 지오메트리(geometry)회로 소자를 프로빙할 수 있는 소형 프로브 헤드
- DUT에 대한 가시성을 높여 주는 작은 프로브 본체
- DUT에 안전하게 연결하도록 도와주는 리지드(rigid)팁
- 교체형 프로브 팁 카트리지
- 다양한 연결을 지원하는 대형 액세서리 세트
연결성
- 통합 오실로스코프 및 프로브 측정 시스템에는 프로브 감쇠와 일치하도로고 오실로스코프 디스플레이에서 크기 및 단위를 자동으로 조정하는 지능형 통신이 내장되어 있습니다.
- 내장 AC 보정으로 전체 주파수 범위에 걸쳐 신호 경로가 최적화됩니다.
정확한 고속 패시브 프로빙
용량 부하가 매우 낮기 때문에 회로에 미치는 악영향이 제한되어 접지 리드선의 길이를 더 길게 할 수 있습니다. 또한 프로브의 넓은 대역폭으로 신호에서 고속 애플리케이션에 매우 중요한 고주파 구성 요소를 볼 수 있습니다. TPP500B 패시브 전압 프로브는 높은 동적 범위, 유연한 연결 옵션, 견고한 기계 설계 등 범용 프로브의 모든 이점을 제공하는 동시에 액티브 프로브의 성능을 제공합니다.
사양
|
감쇠 |
10X |
|
동적 범위 |
300V CATⅡ |
|
대역폭 |
500MHz |
|
프로브 팁 입력 임피던스 |
10㏁,<4pF |
|
케이블길이 |
1.3 m |
|
보증기간 |
1년 |
TPP0500B
