2023년말 독일의 EA사를 인수합병한 Tektronix는 새로운 솔루션으로 20채널 배터리 초고속 임피던스 미터를 출시하였습니다.

▣ 핵심 주요사양(Features)

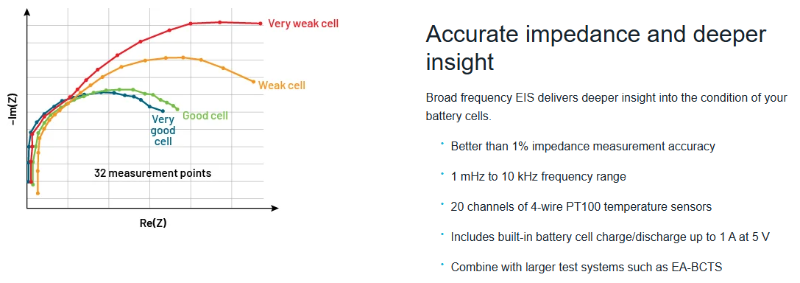

• 리튬이온 배터리 셀 측정을 위한 전기화학 임피던스 분광(EIS) 기능

• 19인치, 3U 폼팩터 내 20채널 멀티플렉스 구성

• 1 mHz ~ 10 kHz 주파수 범위 지원

• AC 자극(Stimulus) 최대 10A(피크-투-피크)

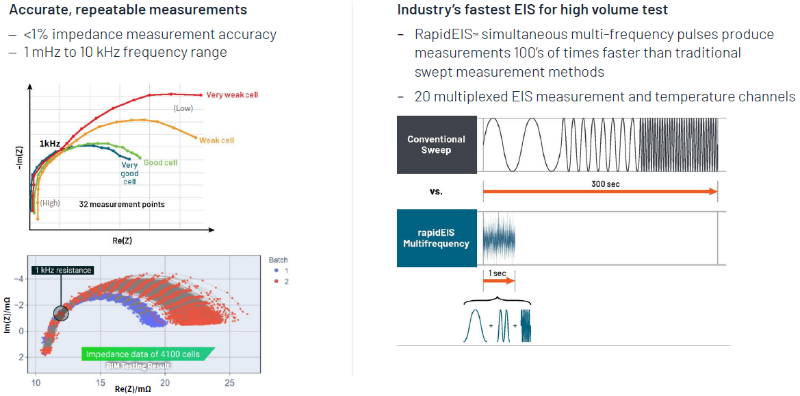

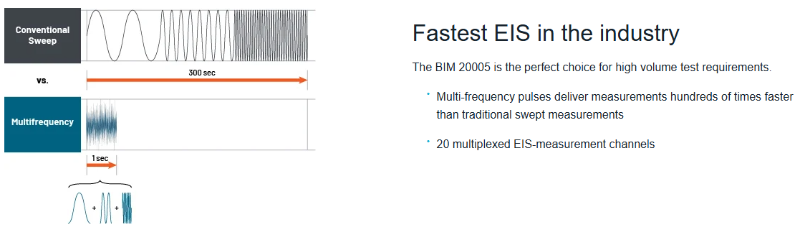

• 멀티-사인(Multi-sine) 방식 측정은 기존 스윕 방식보다 수백 배 빠른 속도 제공

• 20채널 4-와이어 PT100 온도 측정 지원

• 내장형 DC 파워서플라이를 통해 ±1A @ 5V 제공 → 충·방전 중에도 EIS 측정 가능

• EIS 측정을 위해 배터리 사이클 테스터를 분리할 필요 없음

• USB 디바이스 포트 및 2× CAN 버스 인터페이스 제공

• 저전력 설계로 능동 냉각(팬) 불필요

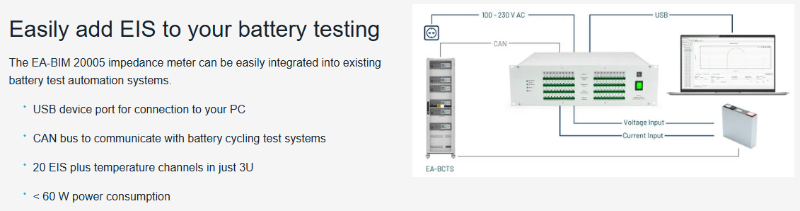

• EA-BCTS 등 사이클 테스트 시스템과 쉽게 연동되어 배터리 품질에 대한 더 깊은 인사이트 제공

19인치 3U 폼팩터 사이즈에 20개 멀티플렉스 채널로 기존 스윕방식 대비 수백배 빠른 속도로 EIS 측정을 할 수 있습니다.

최대 10Ap-p 전류 사양을 제공하며, ±1A / 5V 내장 파워 제공으로 DC 충방전을 하면서 EIS 측정이 가능합니다.

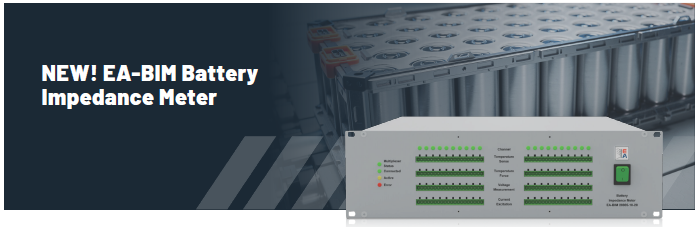

EA-BIM 20005-10-20 Battery Impedance Meter Delivers more Information in Less Time

제조 공정에서 배터리 테스트 시간을 혁신적으로 단축시킬 수 있습니다.

배터리 테스트 시스템과 연동 가능하며, 배터리 사이클링 중에도 EIS측정이 가능하고, EIS 측정을 위해 배터리 테스터를 분리할 필요도 없습니다.
