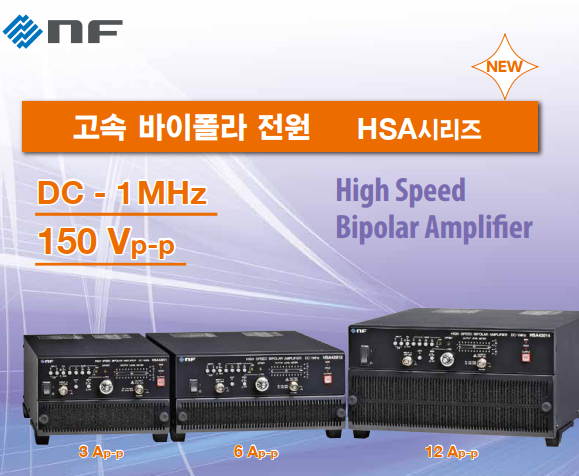

nF사 신제품 High Speed Bipolar Amplifier 출시
 작성자 : 한국계측기
Date : 2021-05-03 12:19  |  Hit : 6,120

독보적인 성능의 하이스피드 바이폴라 앰플리파이어(Amplifier)로 시장을 선도해왔던,

nF사의 HSA4xxx 시리즈가 반도체(Analog FET) 공급문제로 단종되고, HSA42xxx 시리즈로 새롭게 출시되었습니다.

기존 리니어타입에서 새로운 회로방식으로 신제품이 출시된 것입니다.

HSA42xxx시리즈의 주요 응용분야는  전원라인 고주파신호 충첩시스템, 압전소자구동앰프,  엑추에이터 평가용 교류전원, 차재 전장품의 고속응답특성 시험, AE계측 신호원, 생체용 전기메스 평가용전원, 유전영동 생체연구개발 고객, 콘덴사(특히 EV용 MLCC) 평가용, 인덕턴스 자성재료 평가, 스마트폰 AC아답터 노이즈 중첩시험, 등 다양한 분야에 활용되고 있습니다.












* DC에 AC신호를 중첩 : 신호발생기와 HSA를 이용하면 쉽게 중첩이 가능합니다.


* BTL연결로 출력전압과 전력을 2배로  증가시킬 수 있습니다.








HSA 시리즈의 동작 영역은, 오른쪽 그림과 같이 4상한입니다. 출력 전압의 +・ ‒ 에 관계없이

전류의 공급(소스) 및 흡수(싱크)가 가능합니다.
콘덴서나 코일을 포함한 부하에 교류 전압을 인가하면 부하측에서 전류가 역류합니다.

이 경우 일반적인 전원이나 증폭기에서는 구동되지 않을 수있습니다.
HSA 시리즈는 4상한 출력으로 압전 소자, 솔레노이드등 용량성, 유도성 부하도 안정적으로 구동할 수 있습니다






HSA의 가장 큰 장점이 DC to 1MHz의 광대역 Amplifier 라는 것입니다.


저출력임피던스 제공으로 용량성.유도성 부하 시험시 전압강하를 최소하 하여 고속 성능을 발휘합니다.




주요 어플리케이션 입니다.

콘덴서(특히 MLCC), 모터(초음파모터), 압전소자(액츄에이터, 트랜스), 자성재로(입분 자심 패라이트).

스마트폰 및 터치패널, 자재전장품(특히 EV 부품), 유전용동(세포분리, 미생물 바이러스 추출) 등에

활용되고 있습니다.
